آزمایشهای کنترل کیفیت قیر برای بررسی قوام، رفتار دمایی، قابلیت جریان، ایمنی، خلوص و تغییرات ناشی از پیرشدگی انجام میشوند. آزمونهایی مانند درجه نفوذ، نقطه نرمی، داکتیلیتی، ویسکوزیته و نقطه اشتعال هرکدام فقط یک جنبه از رفتار قیر را نشان میدهند؛ بنابراین ارزیابی محصول باید بر اساس مجموعه نتایج آزمایشگاهی، استاندارد پروژه و شرایط واقعی کاربرد انجام شود.
نام یک گرید مانند قیر 40/60، قیر 60/70 یا قیر 80/100 اطلاعات اولیهای درباره محدوده نفوذ و سختی نسبی قیر ارائه میدهد، اما برای تأیید کیفیت محصول کافی نیست. دو نمونه قیر ممکن است مقدار نفوذ مشابهی داشته باشند، اما از نظر نقطه نرمی، ویسکوزیته، داکتیلیتی، خلوص، مقاومت در برابر پیرشدگی یا ثبات تولید تفاوت داشته باشند.
به همین دلیل، خریداران، پیمانکاران و آزمایشگاههای کنترل کیفیت باید علاوه بر نام گرید، روش آزمون، شرایط انجام آزمایش، حدود قابل قبول، تاریخ نمونهبرداری، شماره بچ تولید و مشخصات استاندارد را نیز بررسی کنند.
در این مقاله، مهمترین آزمایشهای کنترل کیفیت قیر، مفهوم هر نتیجه، استانداردهای رایج و نکاتی که هنگام بررسی برگه آنالیز یا COA باید در نظر گرفته شوند، توضیح داده میشوند.
مطالعه مرتبط: برای آشنایی با ارتباط گرید، مشخصات فنی، بستهبندی و قیمت محصول، مقاله
قیمت قیر در ایران را نیز مطالعه کنید.
چرا کنترل کیفیت قیر اهمیت دارد؟
قیر یکی از اجزای اصلی مخلوط آسفالتی است و رفتار آن مستقیماً بر کارپذیری، پایداری، دوام و عملکرد روسازی اثر میگذارد. استفاده از محصولی که با مشخصات فنی پروژه مطابقت ندارد میتواند مشکلاتی مانند شیارشدگی، ترکخوردگی، جداشدگی سنگدانه، دشواری اختلاط یا کاهش عمر روسازی را تشدید کند.
کنترل کیفیت قیر با اهداف زیر انجام میشود:
- تأیید انطباق محصول با گرید اعلامشده
- بررسی یکنواختی تولید در بچهای مختلف
- شناسایی آلودگی، مواد فرّار یا ترکیبات نامطلوب
- ارزیابی رفتار قیر در دماهای مختلف
- کنترل ایمنی هنگام ذخیرهسازی، حمل و گرمکردن
- بررسی تغییرات قیر در اثر حرارت و پیرشدگی
- تطبیق محصول با استاندارد، اقلیم و طراحی پروژه
نکته فنی مهم
یک نتیجه آزمایش منفرد نمیتواند کیفیت کلی قیر یا مناسببودن آن برای پروژه را اثبات کند. تصمیم فنی باید بر اساس مجموعه نتایج، روش آزمون، استاندارد مرجع، طراحی مخلوط آسفالتی، اقلیم و بار ترافیکی انجام شود.
برگه آنالیز یا COA قیر چیست؟
Certificate of Analysis یا COA گزارشی است که نتایج آزمایش نمونه یک محصول، بچ تولید یا محموله را ارائه میکند. این برگه معمولاً شامل نام محصول، گرید، شماره بچ، تاریخ تولید یا آزمایش، روشهای آزمون و نتایج اندازهگیریشده است.
یک COA قابل بررسی باید حداقل اطلاعات زیر را مشخص کند:
- نام و گرید دقیق محصول
- شماره بچ یا شناسه نمونه
- تاریخ تولید و تاریخ انجام آزمون
- نام یا مشخصات آزمایشگاه
- روش آزمون؛ برای مثال ASTM، AASHTO یا EN
- واحد اندازهگیری هر پارامتر
- حد مجاز یا محدوده مشخصات
- نتیجه واقعی آزمایش
- تأیید یا امضای مسئول کنترل کیفیت
عبارتهایی مانند «مطابق استاندارد» بدون ذکر روش آزمون و عدد واقعی، برای ارزیابی فنی دقیق کافی نیستند.
راهنمای عملی بررسی COA: برای آشنایی با تفاوت COA، TDS و SDS، کنترل شماره بچ، روش آزمون، واحدها، ستونهای Specification و Result و تشخیص مغایرتهای احتمالی، مقاله
چگونه برگه آنالیز قیر یا COA را بخوانیم؟ را مطالعه کنید.
خلاصه مهمترین آزمایشهای قیر
| آزمایش |
چه چیزی را بررسی میکند؟ |
استاندارد رایج |
| درجه نفوذ |
قوام و سختی نسبی قیر در شرایط مشخص |
ASTM D5/D5M |
| نقطه نرمی |
دمای نرمشدن نسبی قیر در روش حلقه و گلوله |
ASTM D36/D36M |
| داکتیلیتی |
میزان کشش نمونه پیش از گسیختگی در شرایط مشخص |
ASTM D113 |
| ویسکوزیته |
مقاومت قیر در برابر جریان در دمای مشخص |
ASTM D4402 یا روش مرتبط |
| نقطه اشتعال |
دمایی که بخارات نمونه در شرایط آزمون قابلیت اشتعال لحظهای پیدا میکنند |
ASTM D92 |
| حلالیت |
میزان مواد قیری محلول و حضور احتمالی ناخالصی نامحلول |
ASTM D2042 |
| RTFOT |
تغییرات قیر در اثر پیرشدگی کوتاهمدت ناشی از حرارت و هوا |
ASTM D2872 |

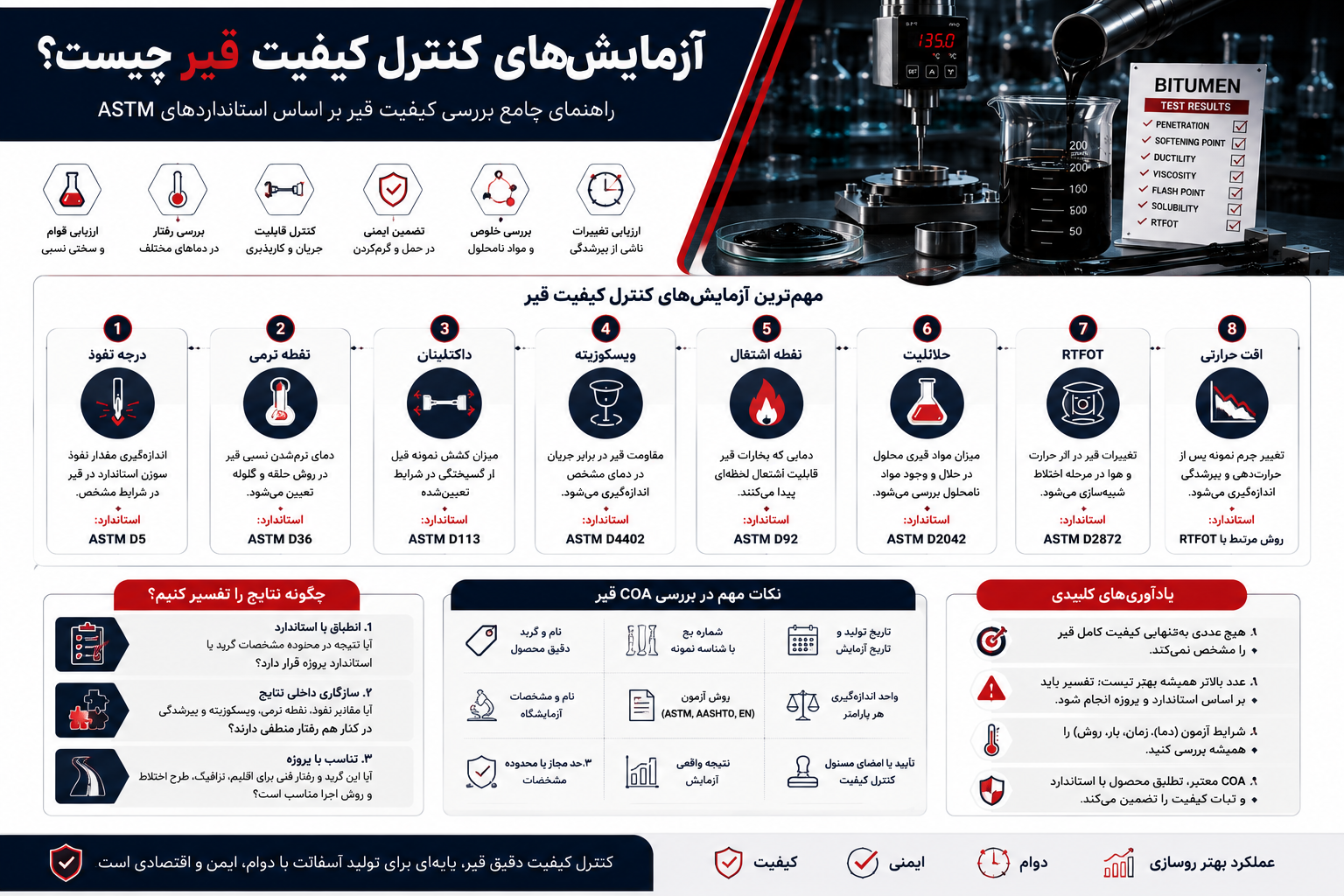

این اینفوگرافیک مهمترین آزمایشهای کنترل کیفیت قیر را بهصورت خلاصه نمایش میدهد. درجه نفوذ، نقطه نرمی، داکتیلیتی، ویسکوزیته، نقطه اشتعال، حلالیت، RTFOT و افت حرارتی، هرکدام جنبه متفاوتی از قوام، رفتار دمایی، ایمنی، خلوص و مقاومت قیر در برابر پیرشدگی را بررسی میکنند. هیچ نتیجه آزمایش منفردی بهتنهایی برای تأیید کامل کیفیت یا انتخاب قیر مناسب پروژه کافی نیست.
آزمون درجه نفوذ قیر چیست؟
آزمون نفوذ یکی از شناختهشدهترین روشهای طبقهبندی قیرهای نفوذی است. در این آزمون، مقدار نفوذ یک سوزن استاندارد در نمونه قیر تحت شرایط تعیینشده اندازهگیری میشود.
شرایط متداول آزمون برای بسیاری از قیرهای نفوذی شامل دمای 25 درجه سلسیوس، بار 100 گرم و زمان 5 ثانیه است؛ اما هنگام مقایسه نتایج باید شرایط درجشده در روش آزمون یا COA بررسی شوند.
نتیجه نفوذ معمولاً بر حسب دهم میلیمتر بیان میشود. برای مثال، عدد نفوذ 65 به معنای نفوذ 6.5 میلیمتر نیست، بلکه معادل 6.5 میلیمتر یا 65 واحد دهم میلیمتر است.
تفسیر عمومی آزمون نفوذ
- عدد نفوذ کمتر معمولاً نشاندهنده قیر سختتر است.
- عدد نفوذ بیشتر معمولاً نشاندهنده قیر نرمتر است.
- نتیجه نفوذ به دما، زمان، بار، آمادهسازی نمونه و روش آزمون حساس است.
- نفوذ بالاتر بهتنهایی به معنای کیفیت بیشتر یا کمتر نیست.
گریدهای قیر 40/60، قیر 60/70 و قیر 80/100 بر اساس محدوده نتایج این آزمون نامگذاری میشوند.
آزمون نقطه نرمی قیر چیست؟
قیر مادهای ترموپلاستیک و ویسکوالاستیک است و نقطه ذوب کاملاً مشخصی مانند برخی مواد خالص ندارد. به همین دلیل، آزمون نقطه نرمی یک دمای قراردادی را تعیین میکند که در آن نمونه تحت شرایط روش حلقه و گلوله به میزان مشخصی نرم و تغییر شکل میدهد.
نقطه نرمی معمولاً برای مقایسه حساسیت نسبی قیر در برابر افزایش دما و کنترل یکنواختی محصول استفاده میشود.
نقطه نرمی بالاتر: معمولاً نشاندهنده مقاومت بیشتر نمونه در برابر نرمشدن در شرایط آزمون است.
محدودیت تفسیر: نقطه نرمی بالا بهتنهایی تضمین نمیکند که قیر در روسازی واقعی حتماً عملکرد بهتری خواهد داشت.
نوع قیر، اصلاح پلیمری، پیرشدگی و ترکیب شیمیایی میتوانند بر نقطه نرمی اثر بگذارند. در قیر پلیمری معمولاً آزمونهای عملکردی و بازیابی الاستیک نیز در کنار نقطه نرمی بررسی میشوند.
آزمون داکتیلیتی قیر چیست؟
داکتیلیتی یا کششپذیری، میزان افزایش طول نمونه قیر پیش از گسیختگی را در شرایط تعیینشده اندازهگیری میکند. نتیجه معمولاً بر حسب سانتیمتر گزارش میشود.
این آزمون اطلاعاتی درباره قابلیت تغییر شکل کششی نمونه فراهم میکند، اما نباید آن را معادل مستقیم انعطافپذیری روسازی یا مقاومت قطعی در برابر ترکخوردگی دانست.
نتیجه داکتیلیتی به دما، سرعت کشش، شکل نمونه، آمادهسازی و نوع قیر حساس است. به همین دلیل، مقایسه دو نتیجه فقط زمانی معتبر است که شرایط آزمون یکسان باشد.
داکتیلیتی و قیر پلیمری
رفتار قیرهای اصلاحشده با پلیمر ممکن است با قیرهای نفوذی معمولی متفاوت باشد. برای بعضی محصولات پلیمری، آزمونهایی مانند بازیابی الاستیک یا روشهای رئولوژیکی میتوانند اطلاعات مناسبتری از عملکرد واقعی ارائه کنند.
آزمون ویسکوزیته قیر چیست؟
ویسکوزیته میزان مقاومت ماده در برابر جریان را نشان میدهد. قیر با افزایش دما روانتر و با کاهش دما غلیظتر میشود؛ بنابراین نتیجه ویسکوزیته باید همیشه همراه با دمای آزمون و روش اندازهگیری گزارش شود.
آزمون ویسکوزیته میتواند در تعیین شرایط مناسب پمپاژ، اختلاط، انتقال، پوشش سنگدانه و تراکم آسفالت نقش داشته باشد.
| موضوع |
اهمیت |
| پمپاژ و انتقال |
قیر باید در دمای مناسب قابلیت جریان در خطوط و پمپها را داشته باشد. |
| اختلاط با سنگدانه |
ویسکوزیته نامناسب میتواند پوششدهی سنگدانه را دشوار کند. |
| تراکم آسفالت |
دمای تراکم باید با رفتار مخلوط و مشخصات پروژه سازگار باشد. |
| ثبات محصول |
تغییرات غیرعادی ویسکوزیته ممکن است نشانه تفاوت تولید یا پیرشدگی باشد. |
برای قیرهای امولسیونی و محلول، روشهای کنترل ویسکوزیته با قیر خالص یکسان نیستند. در قیر امولسیون ساختار آب و قیر و در قیر محلول حضور حلال بر رفتار جریان و روش آزمون اثر میگذارد.
آزمون نقطه اشتعال قیر چیست؟
نقطه اشتعال دمایی است که بخارات متصاعدشده از نمونه در شرایط مشخص آزمون، در تماس با منبع اشتعال برای لحظهای شعلهور میشوند.
این آزمون بیشتر یک شاخص ایمنی برای گرمکردن، انبارش، بارگیری و حمل محصول است و نباید با عملکرد روسازی اشتباه گرفته شود.
نقطه اشتعال پایینتر از انتظار: ممکن است وجود مواد فرّار، آلودگی یا ترکیب نامناسب را مطرح کند و نیازمند بررسی باشد.
کاربرد نتیجه: تعیین حاشیه ایمنی و کنترل دمای عملیات؛ نه انتخاب مستقیم گرید مناسب برای روسازی.
هشدار ایمنی
نقطه اشتعال نباید بهعنوان دمای مجاز عملیاتی تعبیر شود. دمای ذخیرهسازی و گرمکردن باید بر اساس دستورالعمل تولیدکننده، SDS، طراحی تجهیزات و مقررات ایمنی تعیین شود و حاشیه اطمینان مناسب داشته باشد.
آزمون حلالیت قیر چیست؟
آزمون حلالیت برای بررسی میزان بخش قیری محلول در حلال مشخص و تشخیص نسبی ناخالصیهای نامحلول استفاده میشود. درصد حلالیت بالا معمولاً نشان میدهد بخش عمده نمونه از مواد قیری محلول تشکیل شده است.
وجود مقدار غیرعادی مواد نامحلول میتواند به آلودگی معدنی، مواد خارجی یا ترکیبات نامطلوب مرتبط باشد؛ اما تفسیر نتیجه باید مطابق نوع محصول و استاندارد آن انجام شود.
این آزمون برای قیرهای اصلاحشده یا محصولاتی که عمداً حاوی افزودنیها و مواد جامد هستند، ممکن است نیازمند روش یا تفسیر متفاوتی باشد.
آزمون پیرشدگی کوتاهمدت RTFOT چیست؟
قیر هنگام تولید مخلوط آسفالتی در معرض حرارت و هوا قرار میگیرد. این شرایط میتواند باعث تبخیر مواد سبک، اکسیدشدن و سختترشدن قیر شود.
آزمون Rolling Thin-Film Oven Test یا RTFOT برای شبیهسازی بخشی از پیرشدگی کوتاهمدت قیر در مرحله اختلاط و اجرای آسفالت استفاده میشود.
پس از انجام RTFOT، تغییر جرم و ویژگیهای قیر باقیمانده بررسی میشوند. بسته به سیستم مشخصات، پارامترهایی مانند نفوذ باقیمانده، داکتیلیتی، ویسکوزیته یا خواص رئولوژیکی اندازهگیری میشوند.
چرا پیرشدگی مهم است؟
محصول ممکن است پیش از حرارتدیدن با مشخصات اولیه مطابقت داشته باشد، اما پس از پیرشدگی تغییرات قابلتوجهی نشان دهد. بررسی قیر پیرشده تصویر کاملتری از پایداری آن در فرایند تولید آسفالت فراهم میکند.
افت حرارتی و تغییر جرم
در برخی سیستمهای مشخصات، تغییر جرم نمونه پس از قرارگرفتن در شرایط حرارتی کنترلشده اندازهگیری میشود. کاهش جرم میتواند به خروج مواد فرّار مربوط باشد و افزایش یا تغییرات دیگر ممکن است تحت تأثیر اکسیداسیون و شرایط آزمون قرار گیرد.
نتیجه افت حرارتی باید همراه با تغییرات سایر ویژگیها، مانند نفوذ یا داکتیلیتی باقیمانده، تفسیر شود. عدد تغییر جرم بهتنهایی درباره عملکرد نهایی قیر نتیجه قطعی ارائه نمیدهد.
آزمایشهای تخصصی قیر پلیمری
قیر پلیمری ساختار و رفتار متفاوتی نسبت به قیر نفوذی معمولی دارد. به همین دلیل، اتکا به نفوذ، نقطه نرمی و داکتیلیتی برای ارزیابی کامل آن کافی نیست.
بسته به استاندارد محصول و پروژه، آزمایشهای زیر ممکن است بررسی شوند:
- بازیابی الاستیک
- پایداری در انبار یا جدایش فازی
- ویسکوزیته دورانی
- آزمون رئومتر برشی دینامیکی یا DSR
- رفتار پس از RTFOT
- آزمون خزش تیرچه یا BBR در سیستم PG
- آزمونهای عملکردی ویژه بر اساس مشخصات پروژه
برای آشنایی با ساختار، مزایا و کاربرد این گروه، مقاله قیر پلیمری چیست؟ را مطالعه کنید.
آیا همه انواع قیر با آزمایشهای یکسان ارزیابی میشوند؟
خیر. مجموعه آزمایشهای مورد نیاز به نوع محصول و روش مصرف وابسته است.
| نوع محصول |
نمونه آزمونهای مهم |
| قیر نفوذی |
نفوذ، نقطه نرمی، داکتیلیتی، نقطه اشتعال، حلالیت و پیرشدگی |
| قیر پلیمری |
آزمونهای پایه بهعلاوه بازیابی الاستیک، پایداری و خواص رئولوژیکی |
| قیر امولسیون |
ویسکوزیته، بار ذرات، پایداری انبار، باقیمانده، شکست و خواص قیر بازیابیشده |
| قیر محلول |
ویسکوزیته، نقطه اشتعال، تقطیر، مواد فرّار و خواص قیر باقیمانده |
بنابراین استفاده از یک قالب COA یکسان برای تمام انواع محصولات قیری رویکرد دقیقی نیست. هر محصول باید طبق استاندارد اختصاصی خود ارزیابی شود.
چگونه نتایج آزمایش قیر را تفسیر کنیم؟
نتیجه آزمایش باید در سه سطح بررسی شود:
- انطباق با استاندارد: آیا نتیجه در محدوده مشخصات گرید یا استاندارد پروژه قرار دارد؟
- سازگاری داخلی نتایج: آیا مقادیر نفوذ، نقطه نرمی، ویسکوزیته و پیرشدگی در کنار هم رفتار منطقی و سازگاری نشان میدهند؟
- تناسب با پروژه: آیا این گرید و رفتار فنی برای اقلیم، ترافیک، طرح اختلاط و روش اجرا مناسب است؟
محصولی ممکن است با یک استاندارد عمومی مطابقت داشته باشد، اما برای پروژهای خاص مناسب نباشد. همچنین تفاوت روشهای ASTM، EN و AASHTO میتواند مقایسه مستقیم بعضی نتایج را نامعتبر کند.
اشتباهات رایج هنگام بررسی برگه آنالیز قیر
- مقایسه نتایج بدون بررسی روش آزمون
- نادیدهگرفتن واحد اندازهگیری
- فرض اینکه عدد بالاتر همیشه بهتر است
- توجه به نفوذ و نادیدهگرفتن سایر پارامترها
- استفاده از COA عمومی بهجای نتیجه بچ یا محموله واقعی
- نادیدهگرفتن تاریخ تولید و نمونهبرداری
- مقایسه نتایج ASTM و EN بدون بررسی تفاوت روشها
- فرض اینکه تطابق آزمایشگاهی بهتنهایی عملکرد پروژه را تضمین میکند
- نادیدهگرفتن شرایط بستهبندی، نگهداری و حمل
نیاز به بررسی فنی محصول دارید؟ برای اعلام گرید، استاندارد، حجم سفارش، نوع بستهبندی و مدارک مورد نیاز پروژه، از
صفحه تماس با دژپا استفاده کنید.
پیش از خرید قیر چه مدارکی باید بررسی شوند؟
| مدرک یا اطلاعات |
دلیل اهمیت |
| COA |
ارائه نتایج واقعی آزمایش نمونه یا بچ تولید |
| TDS |
مشخصات عمومی فنی و محدوده عملکرد محصول |
| SDS |
اطلاعات ایمنی، حمل، نگهداری و اقدامات اضطراری |
| استاندارد پروژه |
تعیین روش آزمون و حدود قابل قبول |
| شرایط بستهبندی و تحویل |
جلوگیری از آلودگی، اختلاط، گرمایش نامناسب یا تغییر کیفیت |
بررسی کیفیت و شرایط تجاری باید همزمان انجام شود. قیمت پایینتر زمانی ارزش دارد که گرید، نتایج آزمایشگاهی، بستهبندی و شرایط تحویل با نیاز پروژه مطابقت داشته باشند.
جمعبندی
کنترل کیفیت قیر مجموعهای از آزمونهاست که هرکدام بخش متفاوتی از رفتار محصول را ارزیابی میکنند. درجه نفوذ شاخصی از قوام و سختی نسبی، نقطه نرمی معیاری قراردادی برای رفتار در برابر افزایش دما، داکتیلیتی سنجهای از کششپذیری، ویسکوزیته شاخص مقاومت در برابر جریان و نقطه اشتعال یک پارامتر مهم ایمنی است.
آزمونهای حلالیت و پیرشدگی نیز برای بررسی خلوص نسبی و تغییرات ناشی از حرارت و هوا اهمیت دارند. برای محصولات پلیمری، امولسیونی و محلول، مجموعه آزمونها باید متناسب با ساختار و استاندارد همان محصول انتخاب شود.
هیچ عددی بهتنهایی کیفیت کامل قیر را مشخص نمیکند. ارزیابی صحیح باید بر اساس COA معتبر، روش آزمون، حدود استاندارد، سازگاری نتایج، مشخصات پروژه، شرایط اقلیمی، ترافیک و طراحی آسفالت انجام شود.
دژپا با تمرکز بر کنترل کیفیت و ارائه اطلاعات فنی محصولات قیری، تلاش میکند خریداران صنعتی، پیمانکاران و مشاوران بتوانند محصول را فراتر از نام گرید یا قیمت اولیه ارزیابی کنند.
پرسشهای متداول
مهمترین آزمایش کنترل کیفیت قیر چیست؟
آزمایش واحدی وجود ندارد که بهتنهایی تمام کیفیت قیر را مشخص کند. برای قیر نفوذی معمولاً نفوذ، نقطه نرمی، داکتیلیتی، ویسکوزیته، نقطه اشتعال، حلالیت و رفتار پس از پیرشدگی در کنار هم بررسی میشوند.
آزمون نفوذ قیر چه چیزی را نشان میدهد؟
این آزمون قوام و سختی نسبی قیر را تحت شرایط مشخص اندازهگیری میکند. عدد کمتر معمولاً نشاندهنده قیر سختتر و عدد بالاتر نشاندهنده قیر نرمتر است.
آیا نقطه نرمی همان نقطه ذوب قیر است؟
خیر. قیر نقطه ذوب دقیق و واحدی ندارد. نقطه نرمی یک دمای قراردادی است که با روش حلقه و گلوله تعیین میشود.
داکتیلیتی بالا همیشه بهتر است؟
خیر. نتیجه باید با استاندارد گرید و سایر ویژگیها بررسی شود. برای بعضی قیرهای پلیمری، آزمونهای بازیابی الاستیک و رئولوژیکی اطلاعات مناسبتری ارائه میکنند.
نقطه اشتعال چه ارتباطی با کیفیت قیر دارد؟
نقطه اشتعال بیشتر یک شاخص ایمنی برای حمل، انبارش و گرمکردن است. مقدار غیرعادی میتواند وجود مواد فرّار یا آلودگی را مطرح کند، اما عملکرد روسازی را بهتنهایی تعیین نمیکند.
RTFOT چه چیزی را شبیهسازی میکند؟
این آزمون بخشی از پیرشدگی کوتاهمدت قیر در اثر حرارت و هوا را در مرحله تولید و اجرای مخلوط آسفالتی شبیهسازی میکند.
چگونه یک COA معتبر را بررسی کنیم؟
نام محصول، شماره بچ، تاریخ آزمایش، روش استاندارد، واحدها، حدود مجاز، نتایج واقعی و مشخصات آزمایشگاه باید بررسی شوند. نتیجه باید به محموله یا بچ مورد نظر مرتبط باشد.
آیا تطابق COA عملکرد مناسب آسفالت را تضمین میکند؟
خیر. تطابق COA کیفیت اولیه بایندر را ارزیابی میکند، اما عملکرد نهایی به طراحی مخلوط، سنگدانه، مقدار قیر، تولید، حمل، تراکم، اقلیم و ترافیک نیز وابسته است.
