برگه آنالیز قیر یا Certificate of Analysis (COA) گزارشی از نتایج آزمایش یک نمونه، بچ تولید یا محموله مشخص است. بررسی COA فقط به این معنا نیست که ببینیم اعداد داخل محدوده قرار دارند؛ هویت محصول، شماره بچ، تاریخ آزمایش، روش استاندارد، واحد اندازهگیری، حدود پذیرش، نتیجه واقعی، صلاحیت آزمایشگاه و سازگاری دادهها نیز باید کنترل شوند.
در خرید صنعتی قیر، نام گرید و قیمت اولیه برای تصمیمگیری کافی نیستند. محصولی که با عنوان قیر 60/70 عرضه میشود باید با محدوده مشخصات قراردادی، روشهای آزمون مورد توافق و الزامات پروژه مطابقت داشته باشد.
مشکل اینجاست که همه برگههایی که با عنوان COA ارائه میشوند ارزش فنی یکسانی ندارند. بعضی اسناد فقط مشخصات عمومی محصول را نمایش میدهند، بعضی مربوط به یک نمونه قدیمی یا یک بچ دیگر هستند و برخی نیز روش آزمون، واحد یا مشخصات آزمایشگاه را بهروشنی بیان نمیکنند.
در این مقاله بررسی میکنیم که COA معتبر قیر باید چه اطلاعاتی داشته باشد، چگونه ستونهای Specification و Result خوانده شوند، چه تفاوتی میان COA، TDS و SDS وجود دارد، چگونه مغایرتها تشخیص داده شوند و خریدار پیش از تأیید سفارش چه مدارکی را درخواست کند.
COA قیر چیست؟
COA سندی است که نتایج واقعی آزمایش روی یک نمونه تعریفشده را گزارش میکند. این نمونه ممکن است از یک بچ تولید، مخزن، محموله یا نمونه ارسالی برای آزمایش گرفته شده باشد.
یک COA فنی باید میان سه موضوع ارتباط روشن ایجاد کند:
- نمونه مورد آزمایش: دقیقاً مشخص باشد نتیجه مربوط به کدام محصول، بچ، مخزن یا محموله است.
- روش و شرایط آزمون: مشخص باشد هر پارامتر با چه استاندارد و در چه شرایطی اندازهگیری شده است.
- معیار پذیرش: نتیجه با محدوده استاندارد یا مشخصات قراردادی مقایسه شود.
اگر این ارتباط وجود نداشته باشد، حتی اعداد ظاهراً مناسب نیز ارزش تصمیمگیری محدودی خواهند داشت.
نکته کلیدی
COA مدرک هویت دائمی یک محصول نیست؛ گزارش نتایج یک نمونه مشخص در یک زمان مشخص است. بنابراین یک برگه قدیمی یا عمومی، الزاماً کیفیت محمولهای را که امروز خریداری میشود اثبات نمیکند.
تفاوت COA، TDS و SDS چیست؟
این سه سند کارکردهای متفاوتی دارند و نباید بهجای یکدیگر استفاده شوند.
| سند |
کارکرد اصلی |
آیا نتیجه واقعی همان بچ را نشان میدهد؟ |
| COA |
گزارش نتایج آزمایش نمونه، بچ یا محموله مشخص |
در صورتی که شماره بچ و نمونه بهدرستی درج شده باشند، بله |
| TDS |
معرفی ویژگیهای عمومی، محدوده مشخصات و کاربرد محصول |
معمولاً خیر |
| SDS |
اطلاعات خطرات، ایمنی، حمل، نگهداری، حفاظت فردی و اقدامات اضطراری |
خیر |
TDS میتواند محدوده عمومی یک گرید را معرفی کند، اما جای COA همان محموله را نمیگیرد. SDS نیز برای ایمنی ضروری است، ولی برای اثبات انطباق فنی محصول با گرید خریداریشده طراحی نشده است.
بخشهای ضروری یک COA معتبر قیر
پیش از بررسی اعداد، ابتدا کاملبودن ساختار سند را کنترل کنید.
| اطلاعات ضروری |
دلیل اهمیت |
| نام دقیق محصول و گرید |
مشخص میکند نتایج برای کدام محصول اعلام شدهاند. |
| شماره بچ، مخزن یا نمونه |
رابطه سند با محموله واقعی را قابل پیگیری میکند. |
| تاریخ تولید و نمونهبرداری |
برای بررسی تازگی سند و توالی تولید اهمیت دارد. |
| تاریخ انجام آزمون |
مشخص میکند نتایج چه زمانی ثبت شدهاند. |
| روش استاندارد هر آزمون |
مقایسه نتایج بدون دانستن روش آزمون معتبر نیست. |
| واحد اندازهگیری |
از برداشت اشتباه اعداد جلوگیری میکند. |
| محدوده Specification |
معیار قابل قبول پروژه یا استاندارد را نشان میدهد. |
| نتیجه واقعی Result |
مقدار اندازهگیریشده روی نمونه را گزارش میکند. |
| مشخصات آزمایشگاه |
برای بررسی مسئولیت، صلاحیت و امکان پیگیری ضروری است. |
| نام یا تأیید مسئول کنترل کیفیت |
نشان میدهد سند توسط مسئول مشخصی بازبینی شده است. |

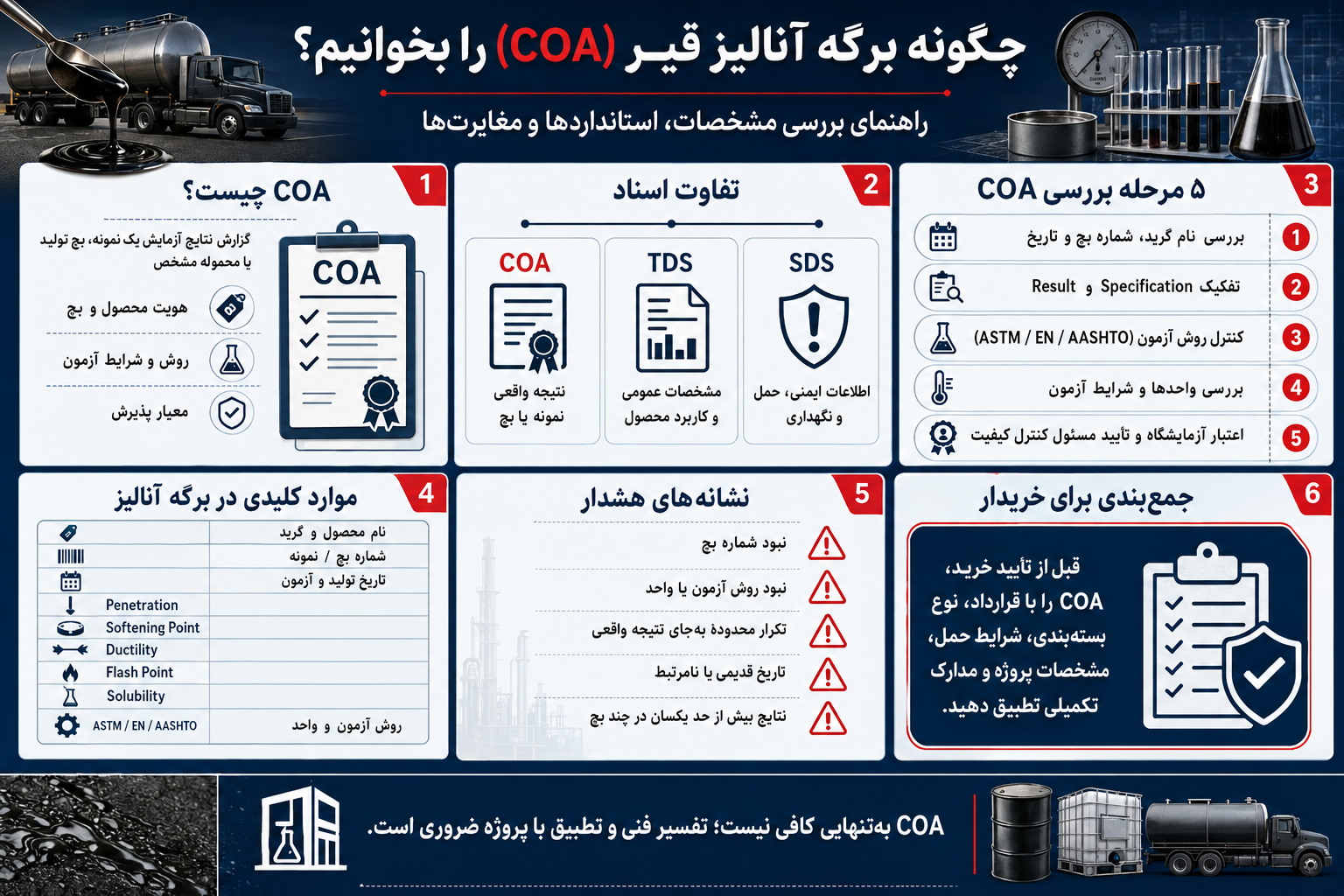

این اینفوگرافیک مسیر بررسی یک برگه آنالیز قیر یا COA را خلاصه میکند: ابتدا تفاوت COA با TDS و SDS را تشخیص دهید، سپس نام محصول و گرید، شماره بچ، تاریخ تولید و آزمون، روش استاندارد، واحدها، ستونهای Specification و Result و اعتبار آزمایشگاه را کنترل کنید. نبود شماره بچ، روش آزمون یا واحد، تکرار محدوده مشخصات بهجای نتیجه واقعی و استفاده از تاریخ قدیمی از مهمترین نشانههای هشدار هستند. COA بهتنهایی برای تأیید خرید کافی نیست و باید با قرارداد، شرایط بستهبندی و تحویل و الزامات پروژه تطبیق داده شود.
مرحله اول: هویت محصول و محموله را بررسی کنید
پیش از بررسی نفوذ یا نقطه نرمی، مطمئن شوید COA واقعاً به محصول مورد خرید مربوط است.
- نام گرید باید با پیشفاکتور، قرارداد و بستهبندی یکسان باشد.
- شماره بچ یا مخزن باید با اسناد بارگیری قابل تطبیق باشد.
- تاریخ آزمایش نباید به یک تولید قدیمی و نامرتبط تعلق داشته باشد.
- نام کارخانه، تولیدکننده یا آزمایشگاه باید مشخص باشد.
- در صورت ترکیب چند مخزن یا بچ، مبنای نمونهبرداری باید روشن شود.
نشانه هشدار
اگر فروشنده فقط یک COA بدون شماره بچ، بدون تاریخ نمونهبرداری یا با نام محصول عمومی ارائه میکند، آن سند ممکن است صرفاً یک نمونه معرفی محصول باشد و ارتباط آن با محموله واقعی اثبات نشده باشد.
مرحله دوم: ستون Specification و Result را اشتباه نگیرید
بیشتر COAها حداقل دو ستون اصلی دارند:
- Specification: محدوده، حداقل یا حداکثر قابل قبول بر اساس استاندارد یا قرارداد
- Result: نتیجه واقعی اندازهگیریشده روی نمونه
برای مثال، اگر محدوده نفوذ یک محصول 60 تا 70 اعلام شده و نتیجه آزمایش 65 است، نتیجه در محدوده قرار دارد. اما اگر در ستون Result نیز فقط عبارت 60–70 درج شده باشد، مشخص نیست آزمایش واقعی چه عددی تولید کرده است.
اصل مهم: تکرار محدوده مشخصات در ستون نتیجه، جای عدد واقعی آزمایش را نمیگیرد. برای پارامترهای عددی باید مقدار اندازهگیریشده گزارش شود.
مرحله سوم: روش آزمون را کنترل کنید
نام پارامتر بهتنهایی کافی نیست. نتیجه باید همراه با روش استاندارد آن گزارش شود؛ زیرا آمادهسازی نمونه، دما، زمان، تجهیزات و روش محاسبه میتوانند میان استانداردها متفاوت باشند.
نمونههایی از روشهای متداول در ارزیابی قیر عبارتاند از:
- ASTM D5/D5M برای نفوذ مواد قیری
- ASTM D36/D36M برای نقطه نرمی به روش حلقه و گلوله
- ASTM D113 برای داکتیلیتی
- ASTM D92 برای نقطه اشتعال با جام باز کلیولند
- ASTM D2042 برای حلالیت مواد آسفالتی
- ASTM D2872 برای پیرشدگی کوتاهمدت RTFOT
- ASTM D4402/D4402M برای ویسکوزیته دورانی در دمای بالا
اگر قرارداد بر اساس EN یا AASHTO نوشته شده، نباید بدون بررسی فنی فرض کرد که هر نتیجه ASTM مستقیماً معادل آن است.
مرحله چهارم: واحدها و شرایط آزمون را بررسی کنید
بعضی خطاهای مهم از خود عدد ناشی نمیشوند؛ بلکه از تفسیر اشتباه واحد یا شرایط آزمون ایجاد میشوند.
| پارامتر |
نکته مهم در بررسی |
| درجه نفوذ |
معمولاً با واحد 0.1 میلیمتر گزارش میشود و دما، بار و زمان آزمون باید مشخص باشند. |
| نقطه نرمی |
واحد دما و روش حلقه و گلوله باید کنترل شود. |
| داکتیلیتی |
دمای آزمون، سرعت کشش و واحد طول اهمیت دارند. |
| ویسکوزیته |
عدد بدون دمای آزمون، روش و واحد قابل تفسیر دقیق نیست. |
| نقطه اشتعال |
روش جام باز یا بسته و واحد دما باید مشخص باشد. |
| حلالیت |
نتیجه معمولاً درصدی است و نوع محصول باید در تفسیر لحاظ شود. |
مرحله پنجم: اعتبار و دامنه صلاحیت آزمایشگاه را بررسی کنید
نام یک آزمایشگاه یا داشتن گواهی عمومی، به این معنا نیست که آن آزمایشگاه برای همه روشهای آزمون قیر صلاحیت یکسانی دارد. در صورت حساسبودن پروژه، باید مشخص شود آزمون مورد نظر در دامنه فعالیت یا اعتبار آزمایشگاه قرار دارد.
موارد زیر را بررسی کنید:
- نام کامل و اطلاعات تماس آزمایشگاه
- داخلی یا مستقلبودن آزمایشگاه
- دامنه آزمونهایی که آزمایشگاه برای آنها صلاحیت دارد
- تاریخ اعتبار گواهی یا وضعیت جاری آزمایشگاه
- کالیبراسیون تجهیزات و قابلیت ردیابی اندازهگیریها
- نام یا امضای مسئول فنی و کنترل کیفیت
برای خریدهای حساس، پروژه میتواند نمونهبرداری مشترک، نمونه شاهد یا آزمایش تأییدی در یک آزمایشگاه مستقل را نیز پیشبینی کند.
نمونه آموزشی بررسی COA قیر 60/70
جدول زیر فقط یک نمونه آموزشی برای توضیح روش بررسی است. مقادیر Specification باید در سفارش واقعی از استاندارد مرجع، مشخصات قرارداد یا الزامات خریدار گرفته شوند و نباید این جدول را بهعنوان مشخصات ثابت همه محمولههای قیر 60/70 استفاده کرد.
| آیتم |
روش آزمون |
Specification فرضی |
Result فرضی |
نحوه ارزیابی |
| Penetration |
ASTM D5/D5M |
60–70 |
65 |
داخل محدوده فرضی؛ شرایط آزمون نیز باید کنترل شود. |
| Softening Point |
ASTM D36/D36M |
حداقل مطابق قرارداد |
49°C |
فقط پس از مقایسه با حد قرارداد قابل تأیید است. |
| Ductility |
ASTM D113 |
حداقل مطابق قرارداد |
بیش از 100 cm |
دمای آزمون و حد پذیرش باید مشخص باشند. |
| Flash Point |
ASTM D92 |
حداقل مطابق قرارداد |
310°C |
با حد ایمنی و مشخصات محصول مقایسه شود. |
| Solubility |
ASTM D2042 |
حداقل مطابق قرارداد |
99.5% |
با حد مشخصات و نوع محصول تطبیق داده شود. |
چرا این جدول تأیید نهایی محصول نیست؟
نتیجه داخل محدوده فقط نشان میدهد پارامتر مورد نظر با معیار درجشده مطابقت دارد. برای تأیید نهایی باید هویت بچ، روش آزمون، واحدها، صلاحیت آزمایشگاه، سایر پارامترها، شرایط پروژه و تطابق سند با محموله واقعی نیز بررسی شوند.
برای شناخت کاملتر این گرید، مقاله قیر 60/70 چیست؟ را مطالعه کنید.
چگونه سازگاری داخلی نتایج را بررسی کنیم؟
هر نتیجه باید هم جداگانه و هم در ارتباط با سایر نتایج بررسی شود. برای مثال، ممکن است نفوذ یک نمونه داخل محدوده باشد، اما سایر پارامترها رفتار غیرمنتظرهای نشان دهند.
هنگام بررسی سازگاری نتایج به این موارد توجه کنید:
- آیا سختی نسبی نشاندادهشده توسط نفوذ با نقطه نرمی و ویسکوزیته سازگار است؟
- آیا تغییرات پس از پیرشدگی منطقی و در محدوده مشخصات هستند؟
- آیا نتیجهای غیرعادی وجود دارد که نیازمند تکرار آزمون باشد؟
- آیا همه آزمونها روی همان نمونه یا بچ انجام شدهاند؟
- آیا تعداد اعشار و دقت گزارش با روش آزمون تناسب دارد؟
- آیا نتیجه دقیقاً برابر حد مشخصات است و این وضعیت در چندین برگه تکرار شده است؟
وجود یک مقدار مرزی الزاماً به معنای رد محصول نیست، اما ریسک تغییرپذیری تولید و عدم قطعیت آزمون را بیشتر میکند و میتواند نیازمند نمونهبرداری یا تأیید مجدد باشد.
نشانههای هشدار در یک COA
نبود شماره بچ: ارتباط سند با محموله واقعی مشخص نیست.
نبود روش آزمون: امکان مقایسه فنی و تکرارپذیری نتیجه محدود میشود.
نبود واحد: عدد ممکن است بهاشتباه تفسیر شود.
تکرار محدوده بهجای نتیجه: مشخص نیست آزمون واقعی چه مقداری داشته است.
تاریخ قدیمی یا نامرتبط: سند ممکن است مربوط به تولید یا محموله دیگری باشد.
نتایج بیش از حد یکسان در چند بچ: نیازمند بررسی نحوه گزارش، گردکردن اعداد و وجود نتایج واقعی آزمایش است.
آیا COA بهتنهایی برای تأیید خرید کافی است؟
خیر. COA یکی از مدارک تصمیمگیری است، نه تمام آن. پیش از خرید باید عوامل زیر نیز بررسی شوند:
- استاندارد و مشخصات قرارداد
- کاربرد نهایی و طراحی پروژه
- نوع بستهبندی و وضعیت ظروف
- شرایط نگهداری و سابقه مخزن
- روش بارگیری، حمل و تخلیه
- امکان آلودگی یا اختلاط با گرید دیگر
- نمونهبرداری و پلمب نمونه شاهد
- اعتبار و توان فنی تأمینکننده
- شرایط تحویل و مدارک همراه محموله
در مقاله قیمت قیر در ایران توضیح دادهایم که گرید، کیفیت، بستهبندی، حجم سفارش و شرایط تحویل چگونه میتوانند بر ارزیابی فنی و تجاری پیشنهاد فروش اثر بگذارند.
بررسی COA برای انواع مختلف قیر
یک الگوی ثابت برای تمام محصولات قیری مناسب نیست. نوع آزمونها باید با محصول تطابق داشته باشد.
| نوع محصول |
نمونه موارد مهم در COA |
| قیر نفوذی |
نفوذ، نقطه نرمی، داکتیلیتی، نقطه اشتعال، حلالیت و پیرشدگی |
| قیر پلیمری |
آزمونهای پایه بههمراه بازیابی الاستیک، پایداری، ویسکوزیته و آزمونهای رئولوژیکی |
| قیر امولسیون |
ویسکوزیته، بار ذرات، پایداری، باقیمانده، رفتار شکست و خواص قیر بازیابیشده |
| قیر محلول |
ویسکوزیته، نقطه اشتعال، تقطیر، مواد فرّار و مشخصات قیر باقیمانده |
برای شناخت آزمونهای تکمیلی قیر اصلاحشده، مقاله قیر پلیمری چیست؟ را ببینید.
چکلیست خریدار پیش از تأیید COA
| کنترل |
وضعیت مورد انتظار |
| نام و گرید محصول |
مطابق قرارداد و سفارش خرید |
| شماره بچ یا نمونه |
قابل تطبیق با محموله و اسناد بارگیری |
| تاریخ تولید و آزمون |
مشخص، منطقی و مرتبط با محموله |
| روش آزمون |
مطابق استاندارد قرارداد |
| واحدها و شرایط آزمون |
کامل و قابل تفسیر |
| نتایج واقعی |
درجشده و متفاوت از محدوده Specification |
| انطباق نتایج |
همه پارامترهای الزامی در محدوده قابل قبول |
| سازگاری داخلی |
بدون تناقض آشکار یا داده غیرعادی توضیحدادهنشده |
| آزمایشگاه و تأیید مسئول |
مشخص، قابل پیگیری و متناسب با حساسیت پروژه |
| مدارک همراه |
TDS، SDS، مشخصات بستهبندی و شرایط تحویل |
برای دریافت اطلاعات فنی محصول: گرید، استاندارد مرجع، حجم سفارش، نوع بستهبندی، مقصد و مدارک مورد نیاز خود را از طریق
صفحه تماس با دژپا ارسال کنید. خانواده محصولات نیز در
صفحه محصولات دژپا قابل بررسی است.
جمعبندی
خواندن COA قیر فقط بررسی چند عدد نیست. ابتدا باید مشخص شود سند مربوط به کدام محصول، بچ، نمونه و تاریخ است. سپس روش آزمون، واحد اندازهگیری، محدوده Specification و مقدار واقعی Result بررسی شوند.
یک COA قابل اتکا باید نتایج واقعی آزمایش را گزارش کند، نه اینکه فقط محدوده مشخصات محصول را تکرار کند. شماره بچ، تاریخ تولید و آزمایش، روش استاندارد، مشخصات آزمایشگاه و تأیید مسئول کنترل کیفیت نیز برای ردیابی سند اهمیت دارند.
نتیجه داخل محدوده بهتنهایی کافی نیست. سازگاری میان پارامترها، ارتباط سند با محموله، شرایط بستهبندی و حمل، نوع کاربرد و مشخصات پروژه نیز باید بررسی شوند.
دژپا با تمرکز بر کنترل کیفیت، مستندسازی فنی و ارائه اطلاعات محصول، تلاش میکند خریداران صنعتی و پیمانکاران بتوانند پیشنهادهای خرید را فراتر از نام گرید یا قیمت اولیه ارزیابی کنند.
پرسشهای متداول
COA قیر چیست؟
COA گزارشی از نتایج آزمایش یک نمونه، بچ تولید یا محموله مشخص است که باید روش آزمون، حدود مشخصات و مقدار واقعی اندازهگیریشده را نشان دهد.
تفاوت COA و TDS چیست؟
TDS مشخصات عمومی و محدوده فنی محصول را معرفی میکند؛ اما COA باید نتایج واقعی آزمایش نمونه یا بچ مشخص را گزارش کند.
آیا COA عمومی برای تأیید محموله کافی است؟
خیر. برای تأیید محموله باید ارتباط COA با شماره بچ، نمونه، مخزن یا اسناد بارگیری قابل پیگیری باشد.
ستون Specification و Result چه تفاوتی دارند؟
Specification محدوده قابل قبول را نشان میدهد، در حالی که Result مقدار واقعی اندازهگیریشده روی نمونه است.
آیا قرارگرفتن همه نتایج در محدوده، کیفیت پروژه را تضمین میکند؟
خیر. COA مشخصات بایندر را بررسی میکند، اما عملکرد نهایی به سنگدانه، طرح اختلاط، مقدار قیر، تولید، حمل، تراکم، اقلیم و ترافیک نیز وابسته است.
آیا COA باید شماره بچ داشته باشد؟
برای ردیابی دقیق سند و ارتباط آن با محصول واقعی، درج شماره بچ، مخزن یا شناسه نمونه بسیار مهم است.
اگر نتیجه دقیقاً برابر حد استاندارد باشد، محصول رد میشود؟
الزاماً خیر؛ اما نتیجه مرزی باید با توجه به عدم قطعیت آزمون، تغییرپذیری تولید، سایر پارامترها و شرایط قرارداد بررسی شود.
چه زمانی آزمایش مستقل لازم است؟
در سفارشهای حساس، اختلاف نتایج، نبود ردیابی کافی، نتایج مرزی یا الزام قراردادی، نمونهبرداری مشترک و آزمایش مستقل میتواند ضروری باشد.
